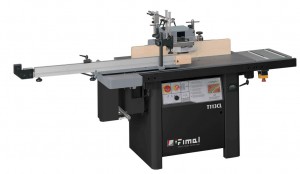

T 113 / TX113





T113-TX113.pdf





Technický popis T113/TX113 T113C/TX113C T113L/TX113L T113CL/TX113CL T113CF/TX113CF
Rozměr pracovního stolu   mm 1200 x 700 1600 x 700 2000 x 700 2000 x 700 1200x(475x265)
Max. rozměr nástroje Ø/h   mm 320 x 50 320 x 50 320 x 50 320 x 50 320 x 50
Rozměr čepovacího stolu/rozsah   mm / 800x370/300 / 800x370/300 1200x260/1100
Výška stolu   mm 900 900 900 900 900
Rozměr přídavného stolu   mm / / 400 400 /
Max. výška vřetena nad stolem/rozsah   mm 180/200 180/200 180/200 180/200 180/200
Rychlost vřetena volitelné  ot/min 1300/2500/3500/5000/6000/8500
Náklon vřetena   °
/ -5°/+45°
/ -5°/+45°
/ -5°/+45°
/ -5°/+45°
/ -5°/+45°
Výkon motoru   kW 4 (HP 5,5) 4 (HP 5,5) 4 (HP 5,5) 4 (HP 5,5) 4 (HP 5,5)
Celkové rozměry   mm 1200x
(800|1050)x
1080		 1200x
1150x1080		 2000x
(800|1050)x
1080		 2000x
1150x1080		 1200x
(800|1050)x
1080
Hmotnost   kg 380 / 420 480 / 540 400 / 440 500 / 560 440 / 480
